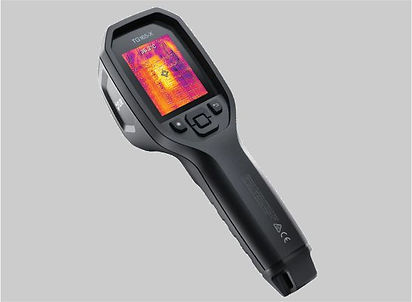

Câmera Termográfica MSX FLIR TG165-X

I.O.T Internet das Coisas


O FLIR TG165-X ajuda você a visualizar os pontos quentes e frios que podem indicar falhas elétricas, falhas mecânicas ou vazamentos de ar e água.



Esta ferramenta completa de medição e imagem sem contato exibe anomalias de temperatura na tela, permitindo que você inspecione com eficiência e identifique a origem dos problemas mais rapidamente do que com um termômetro IR de ponto único. Veja os componentes com clareza e até leia as etiquetas graças ao aprimoramento de imagem MSX patenteado pela FLIR, que adiciona detalhes visuais a imagens térmicas completas.



O laser bullseye garante que você esteja sempre mirando no componente certo para medição, enquanto botões e configurações fáceis de usar ajudam você a concluir o trabalho com rapidez e sem estresse. Com armazenamento interno para até 50.000 imagens e uma bateria recarregável de íons de lítio, a FLIR TG165-X está pronta para sair da caixa.

Reduz drasticamente o tempo de inspeção e diagnóstico

  • IDENTIFIQUE A ORIGEM DAS FALHAS DO SISTEMA

    Inspeções rápidas com visão térmica que informa instantaneamente se um alvo está superaquecendo e fornece medições de até 300°C (572°F)

  • INSPEÇÕES COMPLETAS DE FORMA RÁPIDA E FÁCIL

    Mire a área que você está medindo usando o ponteiro laser bullseye e capture MSX térmica e imagens visuais com um simples acionamento do gatilho

  • TRABALHE COM CONFIANÇA

    Visualize facilmente imagens ao vivo em 2,4 pol. exiba e veja em áreas escuras ou de difícil acesso com a luz de trabalho LED brilhante

DADOS TÉCNICOS

Resolução de IV: 80 × 60 pixels

Sensibilidade Térmica/NETD: <70 mK

Precisão: 50°C a 100°C (122°F a 212°F), seg. ±1,5°C (±3°F); 0°C a 50°C (32°F a 122°F) e 100°C a 300°C (212°F a 572°F), seg. ±2,5°C (±5°F); -25°C a 0°C (-13°F a 32°F), seg. ±3°C (±7°F)"

Campo de visão (FOV): 51° × 66°

Modos de Imagem: MSX® (Multi Spectral Dynamic Imaging), visual

Mídia de Armazenamento: eMMC 4 GB

GERAÇÃO DE IMAGEM E ÓPTICA

Aprimoramento de imagem digital: Não

Atualização do software da câmera: Use o software FLIR Tools para PC

Campo de Visão: 71° × 56°, adapta-se à lente IR

Campo de visão (FOV): 51° × 66°

Distância Focal Mínima: 0,3 m (0,98 pés)

Distância Mínima de Medição: 0,26 m (0,85 pés)

Foco: Fixo

Frequência da Imagem: 8,7Hz

Galeria: sim

Laser: Classe 1

Matriz de Plano Focal (FPA) – Faixa espectral: Microbolômetro não resfriado/7,5–14 µm

Modos de Imagem: MSX® (Multi Spectral Dynamic Imaging), visual

Paletas de cores: Ferro, Arco-íris, Whitehot, Blackhot, Ártico, Lava

Pitch do Detector: 17 µm

Resolução: 2 MP (1600 × 1200 pixels)

Resolução de IV: 80 × 60 pixels

Resolução do Display: 320 × 240 pixels

Sensibilidade Térmica/NETD: <70 mK

MEDIÇÃO E ANÁLISE

Comandos de Configuração: Adaptação local de unidades, idioma, formato de data e hora; Brilho da tela (alto, médio, baixo); Galeria, exclusão de imagens

Correção de Emissividade: Sim: 4 níveis predefinidos com ajuste personalizado de 0,1–0,99

Faixa de Temperatura de Objetos: -25°C a 300°C (-13°F a 572°F)

Fotômetro: Ponto central ligado/desligado

Idiomas: Checo, dinamarquês, holandês, inglês, finlandês, francês, alemão, grego, húngaro, italiano, japonês, coreano, norueguês, polonês, português, russo, chinês simplificado, espanhol, sueco, chinês tradicional, turco

Precisão: 50°C a 100°C (122°F a 212°F), seg. ±1,5°C (±3°F); 0°C a 50°C (32°F a 122°F) e 100°C a 300°C (212°F a 572°F), seg. ±2,5°C (±5°F); -25°C a 0°C (-13°F a 32°F), seg. ±3°C (±7°F)"

Relação de Distância até o Ponto (D:S): 24:1

INTERFACE DO USUÁRIO

Tecnologia do Display: TFT

POTÊNCIA

Duração de carregamento da bateria: mínimo de 30 dias

Gerenciamento de Energia: Ajustável: desligado, 5 minutos, 15 minutos, 30 minutos

Sistema de carregamento: A bateria é carregada dentro da câmera

Temperatura de Carregamento: 0°C a 45°C (32°F a 113°F)

Tempo de Carregamento: 4 horas a 90%, 6 horas a 100%

Tempo Operacional da Bateria: 5 horas de digitalização (brilho médio LCM); 4,5 horas com laser ligado (brilho médio LCM)

Tensão da bateria: 3,7 V

Tipo de bateria: Bateria de íon de lítio recarregável

DADOS AMBIENTAIS E CERTIFICAÇÕES

Campos magnéticos: EN 61000-4-8 classe 3

Choque: 25 g (IEC 60068-2-27)

EMC: EN 61000-6-3 / EN 61000-6-2 / FCC 47 CFR Parte 15 Classe B

Encapsulamento: IP54 (IEC60529)

Espectro de Rádio: ETSI EN 300 328 / FCC Parte 15.249 / RSS-247 Edição 2 / EN 301 489-1: 2011 / EN 301 489-17: 2009

Faixa de Temperatura de Armazenamento: -30°C a 55°C (-22°F a 131°F)

Faixa de Temperatura Operacional: -10°C a 45°C (14°F a 113°F)

Montagem em Tripé: UNC ¼″-20

Queda: Projetado para 2 m (6,56 pés)

Segurança: CE / CB / EN61010 / UL

Umidade (em operação e em armazenamento): 0–90% de umidade relativa (RH) (0°C a 37°C (32°F a 98,6°F)); 0–65% RH (37°C a 45°C (98,6°F a 113°F)); 0–45% UR (45°C a 55°C (113°F a 131°F))

Vibração: 2 g (IEC 60068-2-6)

GERAL

Lanterna: LED ligado/desligado

Mira laser: Indicando o tamanho da área de medição

Peso [com bateria]: 0,394 kg

Saída de Luz: 100 lúmens

Tamanho: [C × L× A]: 210 × 64 × 81 mm (8,3 × 2,5 × 3,2 pol.)
