Representamos a Teledyne FLIR, empresa que produz tecnologias que aprimoram a percepção e a consciência. Levamos soluções de detecção inovadoras ao cotidiano através de imagens térmicas, imagens de luz visível, análise de vídeo, ultrassom, medição e diagnóstico, além de sistemas avançados de detecção de ameaças.

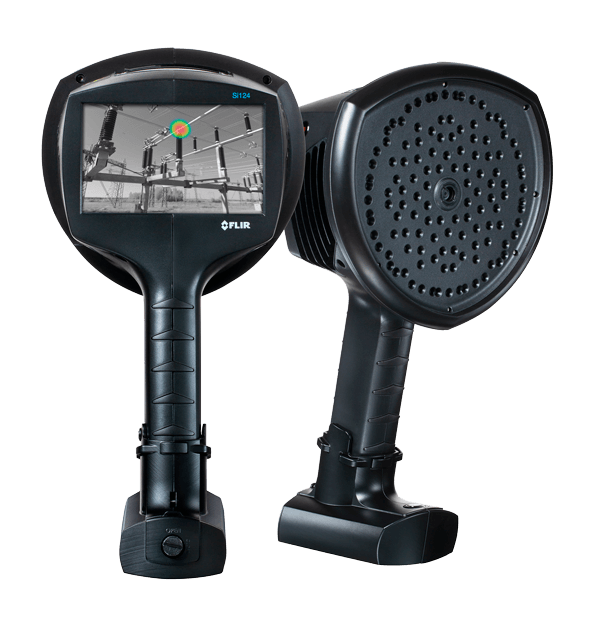

Câmera de Imagem Acústica FLIR Si124

I.O.T Internet das Coisas

A câmera de imagem acústica FLIR Si124-PD pode ajudar você a detectar descargas parciais de sistemas elétricos de alta tensão até 10 vezes mais rápido do que os métodos tradicionais. Desenvolvido com 124 microfones integrados, esta solução leve e portátil gera uma imagem acústica precisa que exibe visualmente a informação ultrassônica, mesmo em ambientes industriais com muitos ruídos. A imagem acústica é transposta em tempo real sobre uma imagem de câmera digital, o que permite a você localizar com precisão a origem do som. O Si124-PD conta com um plug-in que permite aos usuários importar imagens acústicas para o conjunto FLIR Thermal Studio para edição offline, análise e criação avançada de relatórios. A análise de campo e os relatórios também podem ser feitos usando o serviço de nuvem FLIR Acoustic Camera Viewer. Através de uma rotina de manutenção regular, a FLIR Si124-PD pode ajudar as instalações industriais a economizar dinheiro nas contas de luz.
Disponível em modelos adicionais, que incluem uma opção de bateria sem fio: o Si124-LD para aplicações de detecção de vazamentos ou o Si124, para aplicações de concessionárias de energia elétrica e de detecção de vazamentos. Confira os modelos na seção de produtos relacionados abaixo.

  • ENCONTRE PROBLEMAS MAIS RAPIDAMENTE

    Detecte descargas parciais e de corona até 10 vezes mais rápido em relação aos métodos tradicionais com imagens de ultrassom

  • REDUZA OS CUSTOS, AUMENTE A CONFIABILIDADE

    Minimize as falhas do equipamento e o tempo de inatividade localizando a descarga parcial ou corona com precisão

  • INSPECIONE FACILMENTE

    Classifique o tipo de descarga parcial em tempo real com esta ferramenta leve e inteligente que você pode operar com apenas uma das mãos

Agora compatível com o FLIR Thermal Studio

O plug-in FLIR Si-Series para o FLIR Thermal Studio permite importar imagens acústicas das câmeras FLIR Si-Series para o FLIR Thermal Studio. Edite e analise imagens com facilidade e crie relatórios avançados. Com o plug-in, você tem suporte para classificação automática de falhas, indicação de gravidade e ação recomendada para inspeções de serviços públicos. Combine imagens acústicas com imagens térmicas no mesmo relatório.

DADOS TÉCNICOS

Medição acústica: 124 microfones MEMS de baixo ruído, com visualização de som em tempo real

Classificação da descarga: • Corona negativa •Corona positiva e negativa • Descarga flutuante • Descarga de superfície ou interna Padrão PRPD fornecido no serviço em nuvem FLIR Acoustic Camera Viewer.

Avaliação da gravidade: Avaliação automática de severidade com base em IA, incluindo ações recomendadas

Distância: de 0,3 m (1,0 ft) a 130 m (430 ft)

Transferência de dados sem fio: Rede sem fio IEEE 802.11.b/g/n/ac Wi-Fi 2,4 GHz e 5 GHz

GERAÇÃO DE IMAGEM E ÓPTICA

Atualização do software da câmera: Automática por Wi-Fi USB via computador

Campo de visão (FOV) 62° × 49°

Faixa Dinâmica: Limite inferior: <-15 dB Limite superior: >120 dB

Resolução da imagem de vídeo: 800 × 480

Taxa de Quadros: Vídeo: 25 fps Imagem acústica: 25 fps

Taxa de Quadros do Vídeo: 25 fps

Zoom: Zoom digital 2x

MEDIÇÃO E ANÁLISE

Avaliação da gravidade: Avaliação automática de severidade com base em IA, incluindo ações recomendadas

Classificação da descarga: • Corona negativa •Corona positiva e negativa • Descarga flutuante • Descarga de superfície ou interna Padrão PRPD fornecido no serviço em nuvem FLIR Acoustic Camera Viewer.

Detecção de descarga: Detecção automática 50 / 60 Hz

Distância: de 0,3 m (1,0 ft) a 130 m (430 ft)

Largura de Banda: 2 kHz a 65 kHz, alcance ajustável, frequência de amostragem MEMS: 130 kHz

Medição acústica: 124 microfones MEMS de baixo ruído, com visualização de som em tempo real

INTERFACE DO USUÁRIO

Display: Tamanho: 5 in 800 × 480 Cor 24 bit RGB Brilho: 1000 cd/m² (ajustável)

Dispositivo de entrada: Tela sensível ao toque resistiva

Indicador de alimentação: LED (vermelho)

POTÊNCIA

Bateria: Bateria recarregável de íon-lítio (RRC 2040): 10,8 V, 3,35 Ah, 36,2 Wh Uso: mais de 2 h (depende das condições ambientais)
Tempo de carregamento: 2 h Saída máxima: 12,6 V, 4 A

Bateria externa: LiFePO 12 V 7 Ah, 84 Wh Uso: 7 h (depende das condições ambientais) Tempo de carregamento: 4-6 h Saída máx.: 13,8 V, 4,0 A

Bateria interna: Li-Ion 6 Wh

Carregador de Bateria: Entrada: 100-240 V ~ 50/60 Hz 1,5 A Saída máx.: 13,8 V, 4,0 A

Peso da bateria: 985 g (2,2 lb)

Tensão de entrada nominal: 12 V Entrada máx.: 15 V 2 A

DADOS AMBIENTAIS E CERTIFICAÇÕES

Faixa de Temperatura de Armazenamento–20 a 70 °C (–4 a 158 °F)

Faixa de Temperatura Operacional: –10 a 50 °C (14 a 122 °F)

Garantia: http://www.flir.com/warranty/

Umidade de operação e armazenamento: 0 a 90%, recomendado

GERAL

Comprimento do cabo da bateria: 0,75 m (2,46 pés), 1,5 m (4,92 pés) estendido

Dimensões da bateria: 90 x 145 x 65 mm (3,5 × 5,7 × 2,6 in)

Peso: Câmera: 1,08 kg (2,38 lb)
Bateria: 0,17 kg (0,37 lb)

Peso da embalagem: 4,5 kg (9.9 lb)

Peso total [incluindo todos os acessórios] 2,9 kg (6,4 lb)

Tamanho: Câmera: 315 × 169 × 160 mm (12,4 × 6,6 × 6,3 pol) Bateria: 85 × 59 × 22 mm (3,34 × 2,31 × 0,86 pol)

Tipo de embalagem: Caixa de papelão
