Transmissores de Pressão Diferencial
Os transmissores de pressão da série DPT representam o mais recente desenvolvimento de sua classe. O sensor digital torna a medição da pressão ainda mais precisa. A calibração totalmente automatizada do ponto zero, calibração AZ, oferece confiabilidade nas aplicações mais sensíveis. Além disso, proporciona economia de custos ao longo da vida útil de um edifício, pois torna o dispositivo completamente livre de manutenção.
DPT-R8 Três Fios 8 Faixas
Transmissores de pressão diferencial de campo múltiplo, ajustáveis em campo, para ar
Os transmissores de pressão diferencial da série DPT-R8 são projetados para automação predial no setor de HVAC / R. Os transmissores tecnologicamente mais avançados do mercado medem pressão estática e diferencial, com unidades, faixa e saída selecionáveis em campo, tudo em um único dispositivo.
Os dispositivos da série DPT-R8 incluem:
• Múltiplas unidades de medição, selecionáveis em campo via jumper, incluindo: inWC, mmWC, Pa, mbar.
• 8 faixas de medição selecionáveis em campo, unidirecionais ou bidirecionais, selecionáveis via jumper.
• Opções de saída proporcional, incluindo: tensão (0–10 V) e corrente (4–20 mA).
Detalhes técnicos
Precisão (da pressão aplicada):
(modelos 250 e 2500)Pressão <125 Pa = 1% + ± 2 Pa
Pressão> 125 Pa = 1% + ± 1 Pa
Precisão (da pressão aplicada):
(modelo 7000)Pressão <125 Pa = 1,5% + ± 2 Pa
Pressão> 125 Pa = 1,5% + ± 1 Pa
Calibração do ponto zero:automático com elemento de zero automático (-AZ) ou por botão de pressão
Unidades de medição: Pa, kPa, mbar, polegadasWC, mmWC, psi
Elemento de medição: MEMS, sem fluxo
Tensão de alimentação: 24 VCC ± 10% / 24 VAC ± 10%
Consumo de energia: <1,0 W (<1,2 W com corrente de saída 20 mA)
Sinais de saída (3 fios): 0… 10 VDC, carga R mínima 1 kΩ
4… 20 mA, carga máxima 500 Ω, carga mínima: 20 Ω
Temperatura de operação: -20… + 50 ° C (com calibração de zero automático -5 ... + 50 ° C) ou -40… + 50 ° C (modelo -40C)
Tempo de resposta: 0.8 / 8 s
Padrão de proteção: IP54
DPT-DUAL Três Fios 8 Faixas 2 Sensores de Pressão
Transmissor de pressão diferencial de campo múltiplo, ajustável em campo, com dois sensores de pressão para ar
Os transmissores de pressão diferencial da série DPT-Dual são projetados para automação predial no setor de HVAC / R. O DPT-Dual é um transmissor tecnologicamente avançado que mede a pressão estática e diferencial de dois pontos diferentes, com unidades selecionáveis em campo, faixa e saída, tudo em um único dispositivo.
Os dispositivos da série DPT-Dual incluem:
• Várias unidades de medição, selecionáveis em campo via jumper, incluindo: inWC, mmWC, Pa, mbar.
• 8 faixas de medição selecionáveis em campo, unidirecionais ou bidirecionais, selecionáveis via jumper.
Detalhes técnicos
Precisão (da pressão aplicada): (modelo 2500) Pressão <125 Pa = 1% + ± 2 Pa Pressão> 125 Pa = 1% + ± 1 Pa
Precisão (da pressão aplicada): (modelo 7000) Pressão <125 Pa = 1,5% + ± 2 Pa Pressão> 125 Pa = 1,5% + ± 1 Pa
Calibração do ponto zero: por pushbutton
Unidades de medição: Pressão: Pa, kPa, mbar, inchWC, mmWC
Tensão de alimentação: 24 VCC ± 10% / 24 VAC ± 10%
Consumo de energia: <1,0 W
Sinais de saída (3 fios): 2 x 0 ... 10 VCC ou 2 x 0 ... 5 VDC (selecionável por jumper), mínimo 1kΩ
Temperatura de operação: -20 ... + 50 ° C
Tempo de resposta: 0,8 / 4 s
Padrão de proteção: IP54
DPT-MOD Medição de Pressão e Fluxo de Ar Comunicação Modbus
Transmissores de pressão diferencial multifuncionais com medição de fluxo de ar e comunicação Modbus
O DPT-MOD é um transmissor multifuncional para medir fluxo de volume, velocidade e pressão estática e diferencial. As medições podem ser lidas e a configuração feita via comunicação Modbus. O DPT-MOD requer menos fiação do que os transmissores tradicionais de 3 fios, porque vários dispositivos podem ser conectados na linha serial. O DPT-MOD também pode ser usado com várias sondas de medição diferentes, como FloXact ™ ou tubo de pitot e amortecedores de ar.
Os dispositivos da série DPT-MOD incluem:
• Duas funções selecionáveis:
o Medir e monitorar o fluxo de volume no duto, velocidade ou
pressão diferencial
o Medir e monitorar o fluxo de ar através de ventiladores centrífugos
• Várias unidades de medição selecionáveis:
o Fluxo de volume: m 3 / s, m 3 / h, cfm, l / s
o Velocidade: m / s, pés / min
o Pressão: Pa, inWC, mmWC, kPa, mbar
• Protocolo de comunicação Modbus
As opções de dispositivo da série DPT-MOD oferecem:
• Função AZ (auto-zero) para calibração automática do ponto zero, eliminando a necessidade de auto-zeros manual periódico para garantir precisão a longo prazo
Detalhes técnicos
Comunicação:Modbus RS-485 (RTU)
Precisão (da pressão aplicada): (modelo 2500)Pressão <125 Pa = 1% + ± 2 Pa
Pressão> 125 Pa = 1% + ± 1 Pa
Precisão (da pressão aplicada): (modelo 7000)Pressão <125 Pa = 1,5% + ± 2 Pa
Pressão> 125 Pa = 1,5% + ± 1 Pa
Calibração do ponto zero: automático com elemento autozero (-AZ), por botão de pressão ou via Modbus
Unidades de medição: Pressão: Pa, kPa, mbar, inchWC, mmWC, psi
Fluxo: m 3 / s, m 3 / h, cfm, l / s, m / s, pés / min
Elemento de medição: MEMS, sem fluxo
Tensão de alimentação: 24 VCA ± 10% / 24 VCC ± 10%
Consumo de energia: <1,0 W
Sinal de saída: via Modbus
Tempo de resposta: 1,0 a 20 s, selecionável via menu ou via Modbus
Temperatura de operação: -20… + 50 ° C (com calibração automática de zero -5 ... + 50 ° C)
Modelo -40C: -40… + 50 ° C
Padrão de proteção: IP54
Transmissor de pressão diferencial com comunicação Modbus e terminal de entrada
O transmissor de pressão diferencial DPT-IO-MOD para ar está em conformidade com o protocolo de linha Modbus sobre serial usando o modo de transmissão RTU e a interface RS485. O sinal de saída digital é enviado pelo Modbus, permitindo que o DPT-IO-MOD se conecte diretamente a uma rede de comunicações em campo.
O DPT-IO-MOD requer menos fiação do que os transmissores tradicionais de 3 fios, pois vários dispositivos podem ser conectados na linha serial.
O DPT-IO-MOD inclui um terminal de entrada que permite a leitura de vários outros sinais, como temperatura ou relés de controle no Modbus.
O terminal de entrada possui dois canais de entrada projetados para aceitar sinais de 0 a 10 V, NTC10k, Pt1000, Ni1000 / (- LG) e BIN IN (contato livre de potencial). Por exemplo, o DPT-IO-MOD pode ler valores de um ponto de medição de pressão diferencial e dois pontos de medição de temperatura. Portanto, o DPT-IO-MOD faz o trabalho de três transmissores.
Detalhes técnicos
Comunicação: Modbus RS-485 (RTU)
Precisão (da pressão aplicada): (modelo 2500) Pressão <125 Pa = 1% + ± 2 Pa
pressão> 125 Pa = 1% + ± 1 Pa
Precisão (da pressão aplicada): (modelo 7000) Pressão <125 Pa = 1,5% + ± 2 Pa
Pressão> 125 Pa = 1,5% + ± 1 Pa
Calibração do ponto zero: via Modbus ou por botão de pressão
Unidades de medição: Pa, kPa, mbar, polegadasWC, mmWC, psi
Elemento de medição: MEMS, sem fluxo
Tensão de alimentação: 24 VCC ± 10% / 24 VAC ± 10%
Consumo de energia: <1,3 W
Temperatura de operação: -20… + 50 ° C
Tempo de resposta: 1 ... 20 s selecionável via menu
Padrão de proteção: IP54
.png)

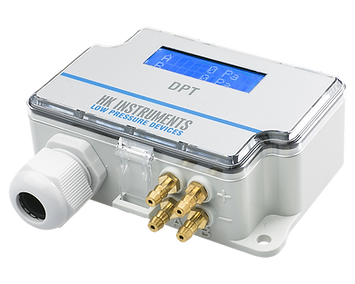

DPT-Dual-MOD
Transmissor de pressão diferencial de campo ajustável com dois sensores de pressão para ar e um terminal de entrada para duas entradas analógicas para conversão de sinal externo em Modbus.
O DPT-Dual-MOD combina dois transmissores de pressão diferencial em um dispositivo. Oferece a possibilidade de medir a pressão de dois pontos diferentes. Possui uma interface Modbus e um terminal de entrada. Ao usar o terminal de entrada, os transmissores de temperatura podem ser substituídos por sensores de temperatura. Como resultado, você economizará nos custos dos dispositivos e nos custos de instalação. O modelo AHU que inclui um transmissor de fluxo de ar foi projetado especialmente para unidades de ventilação.
Os dispositivos da série DPT-Dual-MOD incluem:
• Múltiplas unidades de medição, selecionáveis em campo via menu, incluindo: Pa, mbar, inchWC, mmWC e psi.
• Terminal de entrada que permite a leitura de vários outros sinais, como temperatura ou relés de controle através do Modbus
Detalhes técnicos
Comunicação:Modbus RS-485 (RTU)
Precisão (da pressão aplicada): (modelo 2500)Pressão <125 Pa = 1% + ± 2 Pa
Pressão> 125 Pa = 1% + ± 1 Pa
Precisão (da pressão aplicada): (modelo 7000)Pressão <125 Pa = 1,5% + ± 2 Pa
Pressão> 125 Pa = 1,5% + ± 1 Pa
Calibração do ponto zero: via Modbus ou por botão de pressão
Unidades de medição:Pressão: Pa, kPa, mbar, inchWC, mmWC, psi
Fluxo: (modelo AHU) m 3 / s, m 3 / h, cfm, l / s, m / s, pés / min
Tensão de alimentação: 24 VCC ± 10% / 24 VAC ± 10%
Consumo de energia: <1,3 W
Temperatura de operação: -20… + 50 ° C
Tempo de resposta: 1 ... 20 s selecionável via menu
Padrão de proteção: IP54
Transmissores de pressão diferencial de várias faixas com configuração de 2 fios
Os transmissores de pressão diferencial da série DPT-2W são projetados para automação predial no setor de HVAC / R. O DPT-2W mede a pressão estática e diferencial e possui uma faixa selecionável em campo.
Os dispositivos da série DPT-2W incluem:
• 8 faixas de medição selecionáveis em campo, unidirecionais ou bidirecionais, selecionáveis via jumper
• Medição de pressão em Pa
• Configuração do circuito de corrente de 2 a 4 a 20 mA
Detalhes técnicos
Precisão (de FS): ± 1,5%
Estabilidade a longo prazo, típica de 1 ano: ≤ ± 8 Pa; modelo 2500
Unidade de medida: Pa
Calibração do ponto zero: por pushbutton
Tensão de alimentação: 10… 35 VCC
Sinal de saída: 4… 20 mA
Temperatura de operação: -10… + 50 ° C
Tempo de resposta: 0.8 / 4 s
Padrão de proteção: IP54
Transmissor de alta precisão para aplicações exigentes
O DPT-Priima é um transmissor de pressão diferencial de alta precisão projetado para salas limpas e outras aplicações de alta precisão.
O DPT-Priima possui um novo sensor extremamente preciso, calibração opcional de ponto de calibração e calibração automática de ponto zero.
O DPT-Priima, juntamente com o SPP (porta de pressão estática), é uma solução completa para a medição de envoltórios de edifícios.
Detalhes técnicos
Precisão (da pressão aplicada):0,4% + ± 0,4 Pa
Faixas de medição (Pa):-25 ... + 25 / -50 ... + 50 / -100 ... + 100 / -500 ... + 500/0 ... 25/0 ... 50/0 ... 250 / 0 ... 1000
Calibração do ponto zero:automático com elemento de zero automático (-AZ) ou por botão de pressão
Unidades de medição:Pa, kPa, mbar, polegadasWC, mmWC, psi
Tensão de alimentação:24 VCC ± 10% / 24 VAC ± 10%
Consumo de energia:<1,0 W (<1,2 W com corrente de saída 20 mA)
Sinais de saída (3 fios):0… 10 VDC
4… 20 mA
Temperatura de operação:-20… + 50 ° C (com calibração automática de zero -5 ... + 50 ° C)
Tempo de resposta:0,4 / 8 s
Padrão de proteção:IP54
